合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 新無氰白銅錫電鍍液及電鍍方法可降低表面張力，促進鍍液對復雜工件的潤濕
> 基于界面張力和表面張力測試評估商用UV油墨對不同承印紙張的表面浸潤性差異（一）
> 高速運動的微小水滴撞擊深水液池產生的空腔運動及形成機理（一）
> 納米滲吸驅油劑種類、降低界面張力和改變潤濕性的能力等機理研究（一）
> 涂料配方設計如何選擇潤濕劑？表面張力成為重要決定因素之一
> 酯化度與分子質量對果膠乳化性能、聚集體結構、界面性質的影響規律（一）
> 小桐子生物柴油制備方法、氧化程度與表面張力的相關性分析（一）
> 海藻糖脂：一種兼具優異發泡性能與皮膚溫和性的新型表面活性劑（二）
> 什么是酒的掛杯現象？馬蘭戈尼效應
> 鹽水溶液中，磺酸型含氟表面活性劑復合體系表、界面張力和潤濕性研究（一）
推薦新聞Info
-
> 基于連續表面張力模型微觀層面研究凝結顆粒動力學變化規律及能量耗散的影響（四）
> 基于連續表面張力模型微觀層面研究凝結顆粒動力學變化規律及能量耗散的影響（三）
> 基于連續表面張力模型微觀層面研究凝結顆粒動力學變化規律及能量耗散的影響（二）
> 基于連續表面張力模型微觀層面研究凝結顆粒動力學變化規律及能量耗散的影響（一）
> 基于表面張力、Walker沉降等研究3種表面活性劑對低階煤(LRC)潤濕作用的差異（三）
> 基于表面張力、Walker沉降等研究3種表面活性劑對低階煤(LRC)潤濕作用的差異（二）
> 基于表面張力、Walker沉降等研究3種表面活性劑對低階煤(LRC)潤濕作用的差異（一）
> 可逆pH調控的納米復合稠油降黏劑：從高效乳化到快速油水分離（三）
> 可逆pH調控的納米復合稠油降黏劑：從高效乳化到快速油水分離（二）
> 可逆pH調控的納米復合稠油降黏劑：從高效乳化到快速油水分離（一）
可逆pH調控的納米復合稠油降黏劑：從高效乳化到快速油水分離（二）
來源：精細化工 瀏覽 79 次 發布時間:2026-02-25
1.5 pH響應性破乳實驗
在60 ℃下，將不同pH的C16A -SiO2降黏劑穩定的稠油乳化液靜置8 h，觀察自然破乳情況。向靜置處理自然破乳24 h后的乳化液中加入少量質量分數為4.0%的NaOH溶液調節乳化液呈微堿性（pH=8），10 min后觀察乳液情況。對破乳后的油水混合液中加入適量質量分數為3.6%鹽酸調節pH至4.5，使用手持均質機均質（8000 r/min，1 min），稠油重新形成乳化體系。
2 結果與討論
2.1 結構表征結果分析
2.1.1 FTIR

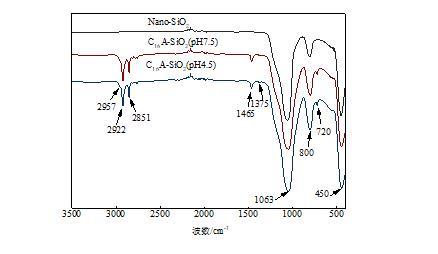

圖1為 Nano-SiO2、 C16A-SiO2(pH4.5)、C16A-SiO2(pH7.5)的 FTIR譜圖。
從圖1可以看出，1063 cm?1處為Si—O—Si鍵的反對稱伸縮振動峰；800和450 cm?1處為Si—O鍵的對稱伸縮振動峰，三組樣品中均具有SiO2納米粒子特征峰；2922和2851 cm?1處為—CH2的不對稱和對稱拉伸振動峰；1465 cm?1處為—CH2的彎曲振動峰；2957和1375 cm?1處為—CH3的伸縮振動峰和面內彎曲振動峰；720 cm?1處為N—H鍵的彎曲振動峰，以上特征峰表明，C16A-SiO2(pH4.5)和C16A-SiO2(pH7.5)表面存在胺基和碳鏈片段，已成功制備了C16A-SiO2。 C16A是典型的陽離子表面活性劑，其分子中的N原子含有孤對電子，故能以氫鍵與酸分子中的氫結合，使胺基帶正電荷變成親水性更強的離子型頭基—NH+，加酸后促進反應向正向進行，更多的胺基解離為—NH+。納米SiO2電子云分布不均，存在帶負電的硅氧陰離子(Si—O?)，解離的胺基和硅氧基由于靜電作用結合，表面活性劑分子成功接枝在納米SiO2表面。
2.1.2 TGA

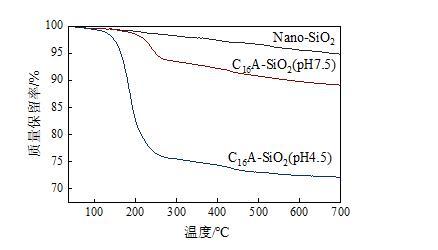

圖2為Nano-SiO2、C16A-SiO2(pH4.5)、C16A-SiO2(pH7.5)的TG曲線。
從圖2可以看出，在35~800℃升溫過程中，Nano-SiO2總質量損失5.2%，整體趨勢較均勻，主要為其表面的自由水和羥基的脫除。C16A-SiO2升溫至100℃時質量開始急劇下降，300℃后逐漸趨于穩定，微商熱重峰值溫度為185℃，這部分質量損失主要是靜電吸附在SiO2表面的C16A受熱分解所致。對比C16A-SiO2(pH4.5)、C16A-SiO2(pH7.5)，根據公式計算，C16A-SiO2(pH7.5)的C16A接枝率為10.4%，C16A-SiO2(pH4.5)的C16A接枝率提升到27.3%，這是因為，酸性條件促進C16A解離，更多地吸附在納米SiO2表面。
2.2 表面性質表征結果分析
2.2.1 表面潤濕性

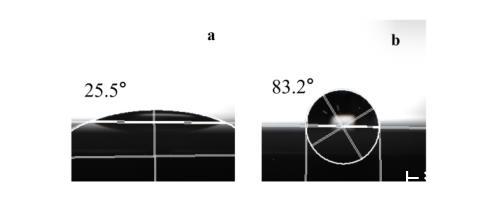

圖3 Nano-SiO2(a)和C16A-SiO2(pH4.5)(b)的接觸角表征
圖3為Nano-SiO2、C16A-SiO2(pH4.5)的水接觸角測試圖片。從圖3可以看出，Nano-SiO2靜態水接觸角為25.5°，呈親水性；C16A-SiO2(pH4.5)的靜態水接觸角升高到83.2°，疏水性加強，這是因為，質子化C16A碳鏈吸附在SiO2納米粒子表面，納米SiO2作為親水基團，C16碳鏈作為疏水基團，C16A-SiO2具備表面活性。隨著表面疏水性的提升，C16A-SiO2(pH4.5)降低油水界面張力的能力顯著增強，更好地吸附至油水界面形成O/W型Pickering乳液。
2.2.2 Zeta電位和電導率
圖4 C16A-SiO2(pH4.5)和C16A-SiO2(pH7.5)在不同濃度下的Zeta電位和電導率
圖5 Nano-SiO2、C16A-SiO2(pH4.5)和C16A-SiO2(pH7.5)在不同濃度下的表面張力
圖4為C16A-SiO2(pH4.5)和C16A-SiO2(pH7.5)在不同濃度下的Zeta電位和電導率。從圖4可以看出，不同濃度的C16A-SiO2(pH7.5)降黏劑溶液Zeta電位在-20 mV左右，電導率幾乎為0。這是因為，在pH=7.5的溶液中，C16A質子化程度很低，幾乎不具備表面活性。而C16A-SiO2(pH4.5)降黏劑溶液濃度低于1×10?4 mol/L時，電導率隨著其濃度的增大而增大，這是因為，調節溶液pH至4.5后，促進了C16A質子化，導致電導率提升；當濃度大于1×10?4 mol/L時，此時超過臨界膠束濃度，電導率降低，這是因為，此時，C16A與納米粒子結合和膠束作用，共同作用導致溶液中自由離子數量減少，降低了電導率。C16A-SiO2(pH4.5)降黏劑溶液Zeta電位隨其濃度的增大而提升，濃度為1×10?1 mol/L時Zeta電位達42.5 mV。這是因為，C16A質子化帶正電，通過靜電作用吸附到帶負電的納米SiO2粒子表面，較強的靜電斥力促進乳狀液穩定性變強。結合水接觸角的提升進一步驗證(圖3)，C16A-SiO2納米粒子界面活性提高，能夠吸附在油水界面形成穩定的Pickering乳液。
2.2.3 表面張力
圖5為C16A溶液和C16A-SiO2降黏劑溶液的表面張力隨濃度變化的情況。從圖5可以看出，隨著表面活性劑溶液濃度逐漸增大，達到104 mol/L時，3種測試溶液均能顯著降低溶液的表面張力，此時表面張力顯著下降至20~40 mN/m，當溶液pH為4.5時，進一步促進氨基解離，相較于C16A溶液和C16A-SiO2(pH7.5)降黏劑溶液，C16A-SiO2(pH4.5)降黏劑溶液的表面張力略有上升。這是因為，隨著C16A表面親水基團—NH+與 Nano-SiO2的結合導致頭基體積增大，進而導致納米粒子在氣液界面的排布間距增大，界面的密度相應降低。
