摘要:

采用懸浮液進樣進行原子光譜測定,可以減少樣品前處理和不用酸堿化學試劑,是一種綠色化學的發展方向。本文采用全自動表面張力儀對聚丙烯酸鈉、聚氧化乙烯、六偏磷酸鈉、檸檬酸三鈉等表面活性劑與鉛鋅礦粉末組成懸浮液的表面張力進行測定,利用火焰原子吸收光譜法的霧化裝置進行了霧化效率的考察和優化選擇。隨著表面活性劑濃度的增加,水溶液和懸浮液的霧化效率均增大,當達到一定濃度時,霧化效率增幅趨緩并達到最大值,不同表面活性劑具有不同變化趨勢。對于聚氧化乙烯制備的懸浮液,在2 g/L濃度時具有最高的霧化效率;而聚丙烯酸鈉在5 g/L濃度時具有更高的霧化效率,可達20%。表明表面活性劑能改善懸浮液的穩定性并提高霧化效率,可以應用于原子光譜的測定。

鉛鋅礦富含金屬元素鉛和鋅等，用途廣泛，我國有著豐富的資源。為充分利用該礦產資源，需對其成分進行全面的分析檢測。目前電感耦合等離子體發射光譜法(ICP-OES)和原子吸收光譜法(AAS)已成為該地質樣品的主要檢測方法之一，樣品前處理是測定中的一個重要步驟，傳統的樣品前處理方法有酸溶堿熔法等，這些方法都需要用到強酸、強堿等化學試劑，對環境具有一定的影響。

懸浮液進樣測定技術是將樣品粉末通過試劑均勻懸浮在水溶液中，再直接進入原子光譜分析儀器進行分析測定的方法，與傳統酸堿前處理相比，其最大限度地減少了樣品前處理時的酸堿使用量以及占污和易揮發組分的損失，有效地降低了環境污染和樣品的處理時間，符合綠色分析化學的理念。一般采用添加表面活性劑(分散劑)來提高樣品粉末的分散性，從而達到制備均一穩定的懸浮液。

以懸浮液或懸濁液為進樣溶液的霧化方法，是ICP-OES和AAS等儀器測定中可以采用和接受的最方便的原子化方法。不同的霧化效率會導致進入焰炬的原子量不同，進而影響焰炬的狀態以及檢出限與靈敏度。針對懸浮液進樣，汪正等對等離子體的激發溫度、電子密度以及其中的顆粒行為做了研究；Parsons等研究了基體對檢測結果的影響；吳士定等研究了背景干擾的消除方法；周曉萍等研究了基體有機物對蜂蜜樣品試液提升量和噴霧狀態的影響。但不同的樣品其表面性狀和活性不同，會影響懸浮液的穩定性和霧化效率，因而對于不同的樣品需要進行懸浮液的選擇和優化試驗。本文針對廣東凡口和云南蘭坪的鉛鋅礦樣品采用多種表面活性劑制備成懸浮液，并利用FAAS的氣壓噴霧裝置，對不同表面活性劑不同濃度下的鉛鋅礦粉末制備的懸浮液進行了霧化效率的研究，獲得了制備其穩定懸浮液的最佳選擇，為進一步分析測定建立了基礎。

1.實驗部分

1.1儀器與試劑

MX-F勻漿機(USA，SCILOGEX.LLC)，全自動高通量表面張力儀（Finland，Kibron ），日立18-180原子吸收光譜儀(Japan，HITACHI LTD.)及其儀器配套的專用霧化裝置，AL204電子天平(上海，梅特勒-托利多儀器)，KQ-100DB數控超聲波清洗器(江蘇，昆山市超聲儀器有限公司)。

聚丙烯酸鈉(USA，Aldrich，平均分子量5100)，聚氧化乙烯(上海阿拉丁生化科技股份有限公司，平均分子量500萬)，六偏磷酸鈉(上海阿拉丁生化科技股份有限公司，平均分子量611.77)，檸檬酸三鈉(成都化學試劑廠，平均分子量294.10)，廣東凡口鉛鋅礦粉末(粒徑約1~5μm)，云南蘭坪鉛鋅礦粉末(粒徑約1~5μm)。所用試劑均為分析純級或以上，實驗用水為18.3 MΩ·cm超純水，由HUMAN UP 900型超純水儀器制得。

1.2實驗方法

分散液配制：用超純水將六偏磷酸鈉、檸檬酸三鈉、聚丙烯酸鈉配制質量濃度分別為1.0、2.0、3.0、4.0、5.0、6.0、7.0、8.0、9.0、10.0 g/L的水溶液；將聚氧化乙烯配制成質量濃度為0.5、1.0、1.5、2.0、2.5、3.0、3.5、4.0 g/L的水溶液備用。

懸浮液制備：稱取0.010 g鉛鋅礦粉末至10 mL容量瓶中，分別以不同濃度的分散液定容。超聲10 min，以勻漿機混勻懸浮液，進行霧化測試。

霧化效率測試：將制備的分散液和懸浮液，在火焰原子吸收分光光度計上進行霧化效率的測試，用壓縮空氣噴霧裝置，將測試液噴入霧化器，同時用以水作為液封的量筒收集霧化室中排出的廢液，計算霧化效率為(V1-V2)/V1。其中，V1為進入霧化裝置的試液的體積，V2為廢液體積，單位mL，平行測試3次。

2.結果與討論

2.1固體粉末懸浮液直接進樣原子化方法

為了使粉末樣品直接進入原子光譜儀器進行測定，以減少樣品前處理的酸堿試劑。將經處理后的超細樣品粉末分散在加有表面活性劑的水溶液中，形成懸浮液，利用氣壓噴霧裝置將懸浮液吸噴入原子化系統，再進行光譜測定。在水溶液中利用表面活性劑的親水和疏水基團與樣品粉末作用，使樣品粉末分散在水溶液中形成懸浮液，同時表面活性劑的加入會影響到溶液的表面張力以及噴霧時的霧化效率，因而需要對不同濃度的表面活性劑和形成的懸浮液以及霧化效率進行考察和優化選擇。依據安全、高效、經濟的原則，經過對多種表面活性劑制備的懸浮液的沉降和穩定性試驗后，選擇聚氧化乙烯、聚丙烯酸鈉、六偏磷酸鈉、檸檬酸三鈉為分散劑，進一步做表面張力和霧化效率的探討，表1為所考察的表面活性劑的臨界膠束濃度(CMC)，以考察CMC對霧化效率的關系和影響。

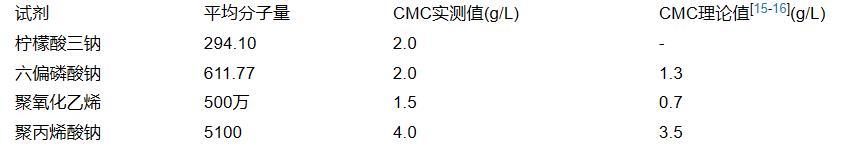

表1表面活性劑的臨界膠束濃度CMC(26℃)
