合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響(一)
> 4種油醇烷氧基化物平衡和動態(tài)表面張力、潤濕性、泡沫性、乳化性質(zhì)研究(一)
> SF作為天然表面活性劑制造納米器件,大大改善疏水表面的水潤濕性
> 納米TiO_2表面性質(zhì)和表面活性劑對納米流體物性的影響
> 數(shù)碼印花活性墨水品控鑒定從哪些方面著手?
> 衣康酸型反應(yīng)性表面活性劑在新型皮革化學(xué)品中的應(yīng)用研究進展
> 氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試(二)
> 新無氰白銅錫電鍍液及電鍍方法可降低表面張力,促進鍍液對復(fù)雜工件的潤濕
> 烷基二甲苯磺酸鹽表面活性劑界面張力、界面性能測定
> 超微量天平測定粗鉍中金、銀含量,精密度高、準(zhǔn)確度好
推薦新聞Info
-
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表面張力的影響(三)
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表面張力的影響(二)
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表面張力的影響(一)
> 長慶油田隴東地區(qū)的CQZP-1助排劑表/界面張力測量及現(xiàn)場應(yīng)用(三)
> 長慶油田隴東地區(qū)的CQZP-1助排劑表/界面張力測量及現(xiàn)場應(yīng)用(二)
> 長慶油田隴東地區(qū)的CQZP-1助排劑表/界面張力測量及現(xiàn)場應(yīng)用(一)
> 液膜斷裂點與電壓最大值在表面張力測量中的對比研究(二)
> 液膜斷裂點與電壓最大值在表面張力測量中的對比研究(一)
> ?表面張力與表面張力系數(shù)測量:概念、方法與科學(xué)意義
> 微重力下二極對非均勻旋轉(zhuǎn)磁場控制半浮區(qū)液橋表面張力對流的數(shù)值研究(下)
基于座滴法研究化學(xué)組成對無堿鋁硼硅玻璃表面張力的影響(二)
來源: 《玻璃搪瓷與眼鏡》 瀏覽 232 次 發(fā)布時間:2026-01-20
實驗所用的玻璃原料包括石英砂、氧化鋁、硼酐(氧化硼)、氧化鈣、氧化鎂、氧化鍶、氧化鋅,化學(xué)澄清劑所用原料為氧化亞錫,試劑純度等級均為分析純(AR),實驗設(shè)計引入成分及使用的原料種類、具體純度如表 5 所示,所有化學(xué)成分均以氧化物原料的形式引入,玻璃成分中除原料可能含有的部分雜質(zhì)以外,均不含任何人為引入的其他成分。
| 化學(xué)組成 | 原料 | 試劑純度/% | 生產(chǎn)單位 |
|---|---|---|---|
| SiO? | 高純石英砂 | ≥99.00 | |
| B?O? | 硼酐 | ≥98.00 | |
| Al?O? | 氧化鋁 | ≥99.00 | |
| CaO | 氧化鈣 | ≥99.00 | 天津市光復(fù)精細化工研究所 |
| MgO | 氧化鎂 | ≥98.50 | |
| SrO | 氧化鍶 | ≥99.00 | |
| ZnO | 氧化鋅 | ≥99.00 | |
| SnO | 氧化錫 | ≥98.00 |
1.2 實驗裝置與樣品制備
實驗所用儀器設(shè)備包括:用 1700 ℃ 硅鉬棒高溫爐熔制玻璃;用 1100 ℃ 程控高溫爐退火基板玻璃;用 ES-1000E 電子分析天平稱量玻璃原料和玻璃試樣;用 500 mL 鉑銠合金坩堝熔化玻璃;采用 BLZL-1450 座滴法熔體表面張力測量儀(圖 1)測量表面張力。

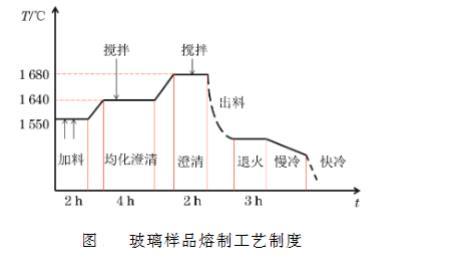

實驗樣品的熔制流程如圖 2 所示,首先根據(jù)組分設(shè)計計算玻璃配方,稱量并配制約 500 g 配合料,在研缽內(nèi)充分研磨、混合均勻,待硅鉬棒電爐升溫至 1550 ℃ 時,將混合均勻的配合料分多次加入預(yù)熱過的鉑金坩堝中,保溫 2 h 至原料熔化充分后以 5 ℃/min 的升溫速率加熱至 1640 ℃,并在該溫度條件下保溫 4 h,實現(xiàn)玻璃的充分熔化與澄清。然后繼續(xù)升溫至 1680 ℃ 保溫 2 h 使玻璃液完全澄清,出料前 30 min 進行攪拌,然后將玻璃液澆筑在預(yù)熱的耐熱鋼模內(nèi),成型后轉(zhuǎn)入 780 ℃ 的馬弗爐內(nèi)進行退火處理,保溫 3 h 后再以 1 ℃/min 降溫速率慢冷至 300 ℃,隨爐冷卻得到經(jīng)過退火的玻璃樣塊。
圖 1 玻璃樣品熔制工藝制度
1.3 測試與表征
按 GB/T 39797-2021 玻璃熔體表面張力試驗方法,使用 BLZL-1450 表面張力測量儀進行測量,首先測得不同化學(xué)組成的 OLED 基板玻璃的工作點溫度(黏度為 10? dPa·s,簡稱 T?),然后在此溫度條件下測量玻璃熔體的表面張力。
圖 2 橢球狀玻璃熔體液滴
將制備的玻璃樣塊用錫紙包裹,用鐵錘捶碎后用鉗子修整成較方正的顆粒,選取內(nèi)部無氣泡結(jié)石且質(zhì)量為 0.15~0.30 g 的碎塊用于測試。測試前選用 T? 溫度表面張力為 334 mN/m 的標(biāo)準(zhǔn)鈉鈣玻璃校準(zhǔn)表面張力測量儀。測試的具體操作步驟如下:將表面張力測量儀加熱爐升溫至測量溫度,通入高純氮氣作為保護氣體,然后將制備好的玻璃樣品置于石墨片上,送入加熱爐中的樣品臺上進行保溫,試樣在表面張力作用下收縮成橢球狀液滴,如圖 2 所示,將液滴置于拍攝裝置視野中心,保溫 30 min 至熔體穩(wěn)定。隨后,用圖像采集裝置獲取橢球熔體的外輪廓線,通過軟件數(shù)值分析得到輪廓參數(shù),利用 Young-Laplace 方程進行解析,計算出樣品的表面張力(σ),反復(fù)測試若干次后取 σ 的平均值為樣品在該測試條件下的表面張力值。
2 結(jié)果與討論
2.1 Al?O?/SiO? 對 OLED 基板玻璃表面張力的影響

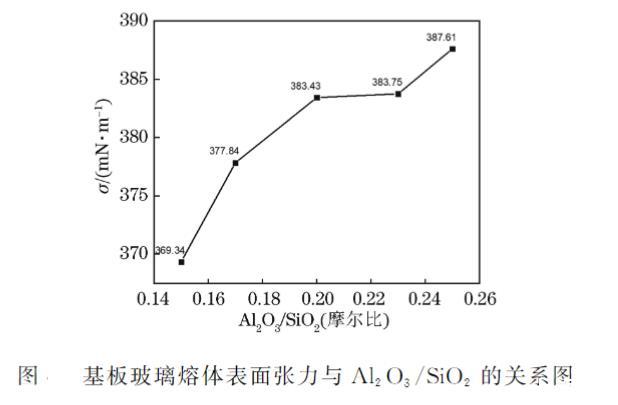

隨著 OLED 基板玻璃化學(xué)組成中 Al?O?/SiO? 摩爾比從 0.15 變到 0.25,玻璃熔體在 T? 溫度條件下的表面張力測試結(jié)果如圖 3 所示。
由圖 3 可知,Al?O?/SiO? 從 0.15 逐漸增加至 0.25,隨著網(wǎng)絡(luò)形成體中 Al 的占比變大,玻璃熔體表面張力從 369 mN/m 逐漸增加至 388 mN/m。Al?O? 對 SiO? 逐步替代導(dǎo)致玻璃熔體表面張力增加的原因主要有兩個方面:一方面是更多的 Al3? 與玻璃網(wǎng)絡(luò)中游離氧結(jié)合形成鋁氧四面體 [AlO?],使玻璃的非橋氧減少,網(wǎng)絡(luò)結(jié)構(gòu)更致密,破壞網(wǎng)絡(luò)需要的能量增加,宏觀表現(xiàn)為表面張力增大;另一方面是一個堿土金屬離子與兩個鋁氧四面體結(jié)合形成 [AlO?]?–R2?–[AlO?]? 結(jié)構(gòu)(如圖 4 所示),堿土金屬離子 R2? 分布于鋁氧四面體網(wǎng)絡(luò)的空隙中,致密的網(wǎng)絡(luò)阻礙了表面活性組元(網(wǎng)絡(luò)外體 R2?)在高溫熔融狀態(tài)向表面的積聚,使熔體的表面能增大,從而導(dǎo)致表面張力增加。
圖 3 基板玻璃熔體表面張力與 Al?O?/SiO? 的關(guān)系圖
圖 4 堿土金屬離子和鋁氧四面體結(jié)合的網(wǎng)絡(luò)結(jié)構(gòu)
